Ang Agham ng Cold-Flex Durability: 1000D Ballistic TPU at Seam Integrity sa Sub-Zero Scenario

Ang pagtukoy ng isang heavy-duty na dry bag batay sa isang karaniwang sheet ng detalye ng temperatura ng silid ay isang karaniwang error sa pagkuha. Sa 25°C, karamihan sa mga komersyal na thermoplastic polyurethane (TPU) na mga pelikula ay nagpapakita ng mahusay na tensile strength at elasticity. I-drop ang operational environment sa -30°C sa isang tactical search and rescue (SAR) o open-ocean marine deployment, at ang materyal na pisika ay ganap na nagbabago. Ang nababaluktot na hadlang ay nagiging isang malutong na pananagutan.

Para sa mga tagapamahala ng supply chain na nag-inhinyero ng mga kritikal na kagamitan sa loob ng aminggabay sa mga submersible dry bag (Pillar Roadmap), ang nakaligtas na sub-zero deployment ay nangangailangan ng pag-unawa sa mababang-temperatura na pagkikristal. Kapag ang isang load na bag ay ibinagsak sa nagyelo na lupa o hinampas nang mahigpit sa ilalim ng mga alon, ang pagkabigo ay bihirang isang malinis na pagkapunit ng tela. Ito ay isang interfacial shear fracture sa kahabaan ng high-frequency weld line. Iyan ay kung saan nabigo ang karaniwang panlabas na grade manufacturing.

Ang Glass Transition Blind Spot: Polyester vs. Polyether TPU

Sa sahig ng pabrika, tinatrato ng mga generic na contract shop ang lahat ng TPU coatings bilang pantay. Nakatuon sila nang husto sa fabric denier, pinipili ang napakalaking 1000D ballistic weaves habang ganap na binabalewala ang chemical formulation ng polymer matrix na nakalamina sa weave na iyon.

Ang polyester-based na TPU coatings ay mahusay na gumaganap sa karaniwang mga mechanical abrasion test. Gayunpaman, ang kanilang glass transition temperature—ang punto kung saan ang polymer matrix ay lumipat mula sa isang flexible, rubbery na estado tungo sa isang matibay, malutong na istraktura ng salamin—ay kilalang-kilala na mataas, kadalasan ay nasa paligid ng -15°C. Kapag na-expose sa sub-zero alpine o maritime na kapaligiran, nawawalan ng mobility ang polyester molecular chain. Sa ilalim ng paulit-ulit na pagbaluktot, nagkakaroon ng mga micro-crack sa loob mismo ng coating layer, na humahantong sa mabilis na mekanikal na delamination mula sa base textile.

Ang mga taktikal at search-and-rescue na operasyon ay nangangailangan ng espesyal na polyether-based TPU formulations. Ang mga istrukturang kemikal na polyether ay nagpapanatili ng molecular segment mobility pababa sa -40°C o mas mababa. Ang kakayahang umangkop sa mababang temperatura na ito ay hindi mapag-usapan para sa mga kagamitan na dapat magtiis sa mga brutal na pisikal na puwersa na inilarawan sa aming pagsusuri ngmarine-grade deck dry bags sa ilalim ng wave surges. Kung wala ang materyal na pundasyong ito, ang hindi tinatagusan ng tubig na hadlang ay pumutok sa mga linya ng pagbaluktot bago pa makumpleto ang misyon.

Ang Physics ng Edge Transition Stress Concentration

Ang seam interface ng isang RF-welded dry bag ay sumasailalim sa napakalaking thermodynamic stress sa panahon ng manufacturing cycle. Sa panahon ng pagpoproseso ng mataas na dalas ng 27.12 MHz, ang mga polar molecule ng TPU ay nasasabik, na tinutunaw ang mga layer mula sa loob palabas upang bumuo ng monolitikong molekular na istraktura.

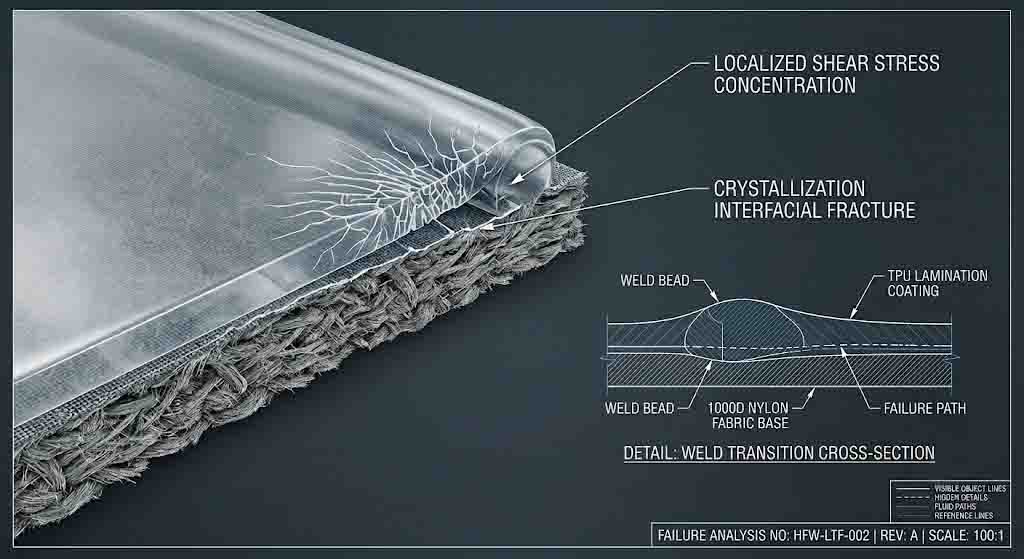

Ang danger zone ay ang eksaktong linya kung saan nakakatugon ang welded section sa unwelded flexible shell—ang edge transition. Kung ang distribusyon ng pneumatic pressure sa custom na machined brass die ay nagbabago ng kahit isang fraction ng isang milimetro, lumilikha ito ng isang microscopic thinned step pababa sa hangganang ito. Sa mga sub-zero na kondisyon, kapag ang materyal ay sumasailalim sa mabilis na pagbabawas ng bilis o pag-load ng epekto, ang micro-step na ito ay nagsisilbing isang marahas na stress concentrator. Ang malutong na polymer matrix ay hindi maaaring mawala ang enerhiya sa pamamagitan ng elastic deformation. Agad itong gumugupit sa boundary line, isang kritikal na mekanismo ng pagkabigo na patuloy naming inaalis sa pamamagitan ng aming dalubhasataktikal na hindi tinatagusan ng tubig na mga protocol sa paggawa ng gear.

Pag-aalis ng Delamination sa pamamagitan ng Post-Weld Thermal Stabilization

Ang pagpapakawala ng pneumatic pressure mula sa isang RF welding die sa sandaling mapatay ang electromagnetic field ay isang recipe para sa latent seam failure. Kapag ang mga polymer chain ay natunaw sa ilalim ng mataas na frequency, nangangailangan sila ng isang partikular na cooling dwell cycle sa ilalim ng matagal na compression upang maayos na ihanay at mapawi ang stress sa joint.

Ang pag-cut ng cooling cycle na ito ng 0.5 segundo ay nagpapataas ng factory throughput ngunit nakakakuha ng napakalaking natitirang shear stress sa loob ng weld zone. Kapag ang seam na iyon ay nakatagpo ng matinding malamig na pagkabigla, ang mga panloob na stress ay pinagsama sa panlabas na pag-load sa kapaligiran, na nagpapalitaw ng kusang pag-crack nang walang nakikitang panlabas na epekto. Ang aming mga linya ng produksyon ng sasakyan at mga taktikal na bag ay nagpapatupad ng automated na post-weld thermal stabilization. Hinahawakan ng brass tooling ang fused layer sa ilalim ng tumpak na compression hanggang sa bumaba ang temperatura sa ibaba ng recrystallization threshold ng polymer, tinitiyak ang isang pare-parehong molecular bond na may kakayahang makaligtas sa malupit na vibration tolerances na hinihingi ng mga heavy-duty na application tulad nghardcore motorcycle rally luggage engineering.

Pagpapatunay sa Mababang Temperatura na Pagkakaaasahan

Ang isang pabrika na hindi mapapatunayan ang mga sukatan ng kalidad nito sa ilalim ng simulate field abuse ay hula lamang. Hindi matukoy ng visual na inspeksyon ang internal micro-voids o polymer crystallization brittleness na nakatago sa loob ng mabigat na 1000D ballistic weld line.

Pina-validate namin ang aming extreme-environment build sa pamamagitan ng pagkuha ng mga materyal na kupon mula sa production run at paglalantad sa mga ito sa cyclic low-temperature dynamic flex testing sa loob ng mga espesyal na environmental chamber. Kasunod ng malamig na conditioning, ang mga sample na ito ay sumasailalim sa mapanirang T-peel at hydrostatic burst testing na isinangguni laban sa aming panloob1.0 Bar hydrostatic pressure testing standards. Binary ang pamantayan ng pass: zero micro-cracking sa ilalim ng 10,000 tuloy-tuloy na flex cycle sa -30°C, at absolute zero fluid migration sa pamamagitan ng seam interface sa ilalim ng peak pressure. Ang hindi kompromiso na validation loop na ito ay nagbibigay sa mga pandaigdigang procurement director ng auditable, zero-failure structural security.

FAQ ng Engineering para sa Sub-Zero Procurement
